Système de fixation

Les porteurs sont fixés à une structure existante à l’aide de platines ou d’équerres de fixation. Les réf. LZ.4206, LZ.4209, LZ.4210 et LZ4211 sont les fixations courantes de RENSON® pour la plupart des conditions sur le site.

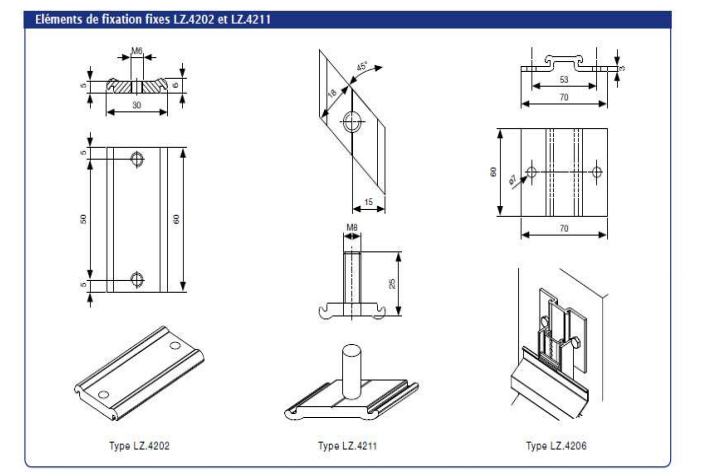

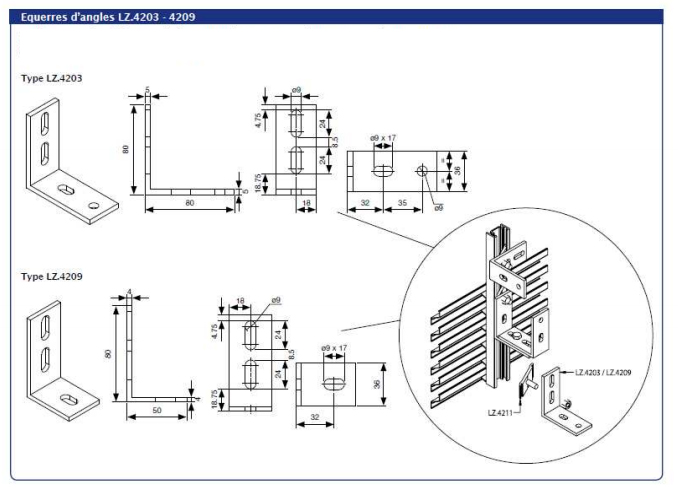

Les équerres LZ.4203 ou LZ.4209 sont fixées sur le porteur par les pièces LZ.4202 et LZ.4211. Celles-ci sont des contreplaques soit avec des pas de vis filetés, soit avec une pièce de tige filetée. Elles peuvent être positionnées dans le porteur à toute hauteur.

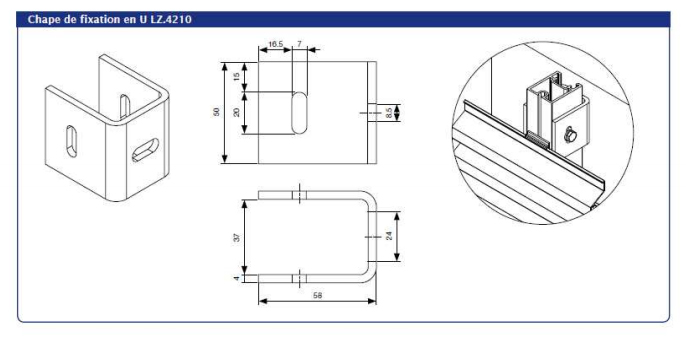

La platine LZ.4203 s’adapte dans les glissières du porteur et peut être déplacée vers le haut ou le bas. Une fixation avec cette platine garantie la stabilité horizontale et admet la dilatation thermique des porteurs. La chape de montage LZ.4210 sert de fixation murale ou de fixation au sol.

Le nombre de points de fixation sur la structure dépend des spécifications décrites avec chaque type de porteur.

Spécialités

Un produit innovant implique des recherches à différents niveaux: Design,
Technicité, Flexibilité et Qualité ! Pour gagner en temps de montage, nous

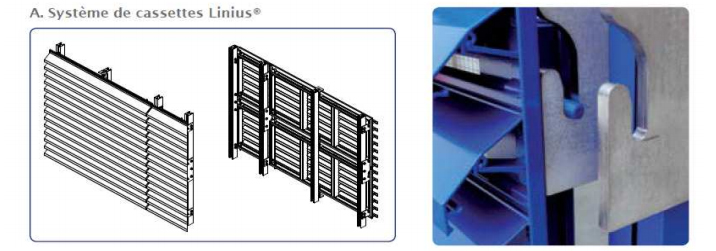

avons conçu le système de cassettes Linius®.
Le grand avantage du système est de pouvoir diviser le bardage complet en
modules prémontés. Une fois les porteurs verticaux installés, les cassettes
prémontées sont posées rapidement par le système ingénieux de fixation.

Avantages

– Livraison en cassettes prémontées, donc :
temps de pose réduit, car lames déjà clipées et système d’accrochage simple
alignement des panneaux simple
montage aisé aux endroits peu accessibles : hauteurs importantes, accessibilité uniquement de l’intérieur…
– Modules avec cadres périphériques invisibles
– Cassettes démontables, par exemple installations techniques
– Modules en formes spéciales possibles
– Grillage inox enroulable
– Eléments disponibles pour montage de panneaux d’angle
– Esthétique, rigide et stable

Moustiquaires

– Grillage inox, enroulé à l’arrière des cassettes

Caractéristiques

– Dimensions maximales par élément : 4 m² – de 9 à 16 kg/m²
– Réparation des cassettes au choix, suivant tramage
– Toutes les lames du programme Linius®

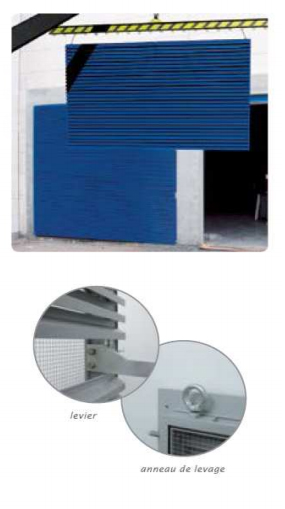

– Montage avec levier pour les petites cassettes, OU avec anneau de levage pour les grandes cassettes et hauteurs importantes de montage (grue)
– Documentation technique disponible

Matériaux

– Aluminium extrudé selon la N 573-3, alliage EN AW-6063 T66

Finitions

– Anodisé F1 (20 microns)
– Thermolaquage polyester (60-80 microns) dans les tons RAL
